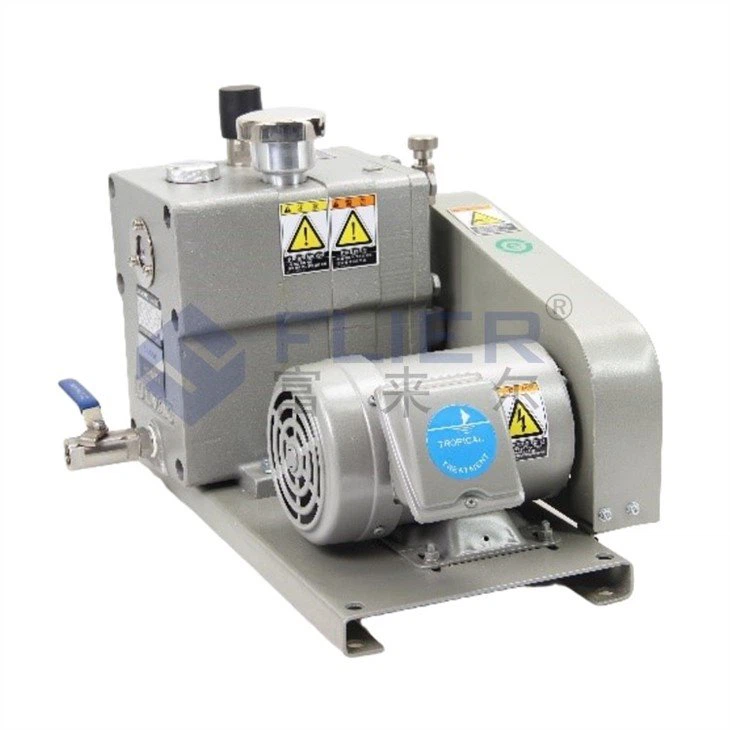

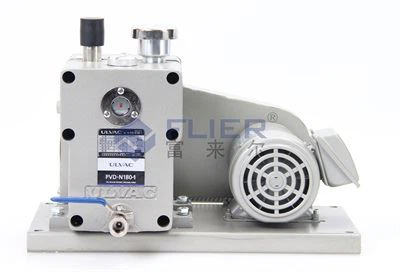

ULVAC PVD-N180۔

آفاق ویکیوم پمپ۔

ویکیوم برومین کولر کی پہلی قوت ہے!

عام لوازمات۔

ویکیوم پمپ آئل۔

مہر کی انگوٹھی۔

دھاڑیں

کلیمپ

بیلٹ

تیل کی کھڑکی۔

تکنیکی پیرامیٹرز

ماڈل PVD-N180 PVD-N180-1 PVD-N360 PVD-N360-1۔

جیومیٹرک پمپنگ کی رفتار

m³/h (L/min) 50HZ 9 (155) 19 (310)

60 ہرٹج 11 (186) 22 (372)

حتمی دباؤ*1۔

پا جی پی آف*2 6.7 10۔

جی پی اوپن*2 13.3۔

مطلوبہ پاور کلوواٹ (ڈنڈوں کی تعداد) 0.4/(4) 0.75/(4)

رفتار R/منٹ 50HZ 500۔

60 ہرٹج 600۔

ضروری تیل کا حجم (L)*3 0.3 1.5 0.5 1.7۔

زیادہ سے زیادہ علاج پانی کا حجم (g/h)*4 100۔

وزن (کلو) 44.5 50.5 54 62.5۔

آئل مسٹ فلٹر (اختیاری) TMN151۔

ویکیوم پمپ کے ذریعہ حاصل کردہ اصل خلا 3-5pa ہے ، عام طور پر 5pa سے زیادہ نہیں۔

*1 حتمی دباؤ پیرانی (نقل حرفی) ویکیوم گیج سے معیاری تیل (ULVOIL R-7) کا استعمال کرتے ہوئے ماپا جاتا ہے۔ اگر میک گرا (نقل حرفی) پریشر گیج سے ماپا جائے تو یہ تقریبا 6. 6.7 × 10-2 ہے

*2 جی پی آف: گیس بیلسٹ پورٹ بند ہے۔

جی پی اوپن: گیس بیلسٹ پورٹ مکمل طور پر کھلا ہے۔

*3 مختلف اقسام کے ویکیوم پمپ آئل کی وجہ سے ، بخارات کا دباؤ ، تیل کی چپچپا وغیرہ ، اور تیل کی خصوصیات بھی مختلف ہیں ، جو پمپ کی کارکردگی کو براہ راست متاثر کرتی ہیں۔ لہذا ، مخصوص ویکیوم پمپ آئل استعمال کریں۔

تیل کا استعمال کریں: ULVOIL R-7 (معیاری تیل) ULVOIL R-4 (سرد علاقوں میں ، جہاں کا درجہ حرارت 4-10 ° C ہے)

*4 پانی کی زیادہ سے زیادہ مقدار جو تیل کے ملاوٹ کے وقت گیس کی گٹی کے فنکشن کے ذریعے پروسیس کی جا سکتی ہے (آبی بخارات)

بیلٹ ڈرائیو ایڈجسٹمنٹ

جب پی وی ڈی پمپ ڈرائیونگ کر رہا ہو تو بیلٹ کی پری ٹینٹنگ فورس معتدل ہونی چاہیے۔ عام طور پر ، بیلٹ کی موٹائی کو بیلٹ کے وسط میں ہاتھ سے دبایا جاتا ہے تاکہ زیادہ سختی اور پھسلنے سے بچا جا سکے۔

ایڈجسٹمنٹ: یہ مرکز کے فاصلے کو تبدیل کرکے حاصل کیا جاسکتا ہے۔ جب بیلٹ کی سطح پر دراڑیں ظاہر ہوتی ہیں (عمر بڑھنے) ، اسے تبدیل کرنے کی ضرورت ہے۔

ایندھن بھرنے کا طریقہ۔

آئل کلر سوئچ۔

◇ براہ کرم مخصوص ویکیوم پمپ آئل استعمال کریں۔ اگر آپ دوسری اقسام کے تیل کا استعمال کرتے ہیں تو پمپ کی کارکردگی کم ہو جائے گی اور سروس کی زندگی مختصر ہو جائے گی ، اور یہ اب کمپنی' کی مرمت کی رپورٹ کے دائرہ کار میں نہیں رہے گی۔

operation آپریشن کے بعد ، تیل کی سطح تقریبا 1 1 سینٹی میٹر تک گر جائے گی ، براہ کرم شروع نہ کریں جب تیل کی سطح کم حد سے کم ہو۔

آپریشن کے دوران ، اگر تیل کی مقدار مناسب نہیں ہے تو ، یہ پمپ کی کارکردگی کو کم کرے گا اور خرابی کا سبب بنے گا۔ اگر تیل کی سطح سرخ نقطہ 2 ~ 3 ملی میٹر سے کم ہے تو ، حتمی دباؤ غیر معمولی ہو سکتا ہے ، اور وہاں ایک" fl پھڑپھڑانا" ہو گا۔ خارج ہونے والی آواز

ایندھن بھرنے سے پہلے پمپ نہیں چلایا جا سکتا ورنہ پمپ خراب ہو جائے گا۔

نوٹ: 1. ویکیوم پمپ آئل کو شامل کرتے وقت آئل لیول گیج کے ریڈ ڈاٹ کے اوپر آئل لیول 5-6 ملی میٹر بنائیں۔ ویکیوم پمپ کے آپریشن کے دوران ، دائیں جانب ہمیشہ افقی لائن کے اوپر رکھا جانا چاہیے۔

2. ویکیوم پمپ کا سکشن پورٹ استعمال شدہ آلات کے مطابق تبدیل کیا جاتا ہے۔

عام طور پر ، سانیو یونٹ کا سکشن پورٹ فلیٹ ہوتا ہے (ہائی ویکیوم ربڑ ٹیوب سے جڑا ہوتا ہے)۔ Shuangliang یونٹ کی سکشن بندرگاہ ایک کلیمپ کی شکل میں ہے b ایبرا سکشن پورٹ اسٹیپڈ ہے (سٹیل وائر ٹیوب سے جڑا ہوا ہے)۔

ویکیوم پمپ پمپنگ کے وقت اور تعدد کی ضروریات۔

پمپنگ کا وقت۔

ریفریجریٹ کرتے وقت ، آپریشن کے درمیان یا اس سے پہلے ہوا نکالنا فائدہ مند ہے ، ترجیحا operation آپریشن کے دوران۔

حرارتی عمل میں ، آپریشن سے پہلے اسے مکمل طور پر پمپ کیا جانا چاہیے ، یہاں تک کہ جب اسے روک دیا جائے ، اسے صرف اس وقت پمپ کیا جائے جب مین انجن کا درجہ حرارت زیادہ ہو یا مین انجن کا درجہ حرارت کم ہو۔ آپریشن کے فورا or بعد یا اس کے دوران ہوا کو پمپ نہیں کیا جانا چاہیے۔

پمپنگ فریکوئنسی

1. ریفریجریشن پروجیکٹ میں ، گیس سلنڈر ہفتے میں 2-3 بار پمپ کیا جاتا ہے۔

2. حرارتی عمل کے دوران ، مرکزی انجن کو مہینے میں 1-2 بار پمپ کیا جانا چاہیے۔ کمیشننگ آپریشن کے بعد 1-2 ماہ کے دوران ، پمپنگ باقاعدگی سے کی جانی چاہئے۔

متعلقہ دستاویزات

اہلیت کا سرٹیفکیٹ ، دستی۔

پی وی ڈی سیریز کی معیاری موٹر کی موجودہ قیمت

ماڈل موٹر پاور (KW) ریٹڈ کرنٹ ویلیو (A) موزوں تار mm2۔

50HZ 60HZ

380V 400V 415V 380V 440V 460V

PVD-N180 (-1) 0.4 1.2 1.15 1.2 1.0 1.0 1.0 0.75-1.25۔

PVD-N360 (-1) 0.75 1.8 1.8 1.8 1.6 1.6 1.6 0.75-2.0۔

ٹرانسمیشن بیلٹ کا جھکاؤ اور بوجھ۔

پمپ ماڈل آپریٹنگ تعدد (HZ)

نئے کنویر بیلٹ کا تناؤ (این/ٹکڑا) جب تناؤ درست ہو جائے (این/ٹکڑا)

PVD-N180 (-1)

PVD-N360 (-1) 50/60 A-32 ریڈ 1 3.5 11-16 11-14۔

ویکیوم پمپ وہ بنیادی سامان ہے جو خلا کو حاصل کرنے کے لیے سیل بند کنٹینر سے گیس نکالنے کے لیے استعمال ہوتا ہے۔ ویکیوم پمپ مینوفیکچرنگ ، کمیشننگ ، اوور ہال اور یونٹ کی دیکھ بھال میں اہم کردار ادا کرتے ہیں۔ پمپنگ ریٹ اور ویکیوم پمپ کا حتمی ویکیوم اس کی کارکردگی کا سب سے اہم پیرامیٹر ہے۔

لتیم برومائڈ جذب یونٹس کے لیے استعمال ہونے والے ویکیوم پمپوں کے لیے انتخاب کی ضروریات۔

1. ایک اعلی حتمی خلا ہے.

2. پمپنگ کی شرح زیادہ ہے۔

3. اچھی گیس گٹی کی کارکردگی اور تیل کی طویل تبدیلی کا وقفہ۔

4. کوئی ایندھن انجکشن ، بند کے بعد کوئی ایندھن کی واپسی.

5. قابل اعتماد آپریشن اور کم شور۔

6. ایئر ٹھنڈا ڈھانچہ ، پمپ کا کم درجہ حرارت میں اضافہ۔

ویکیوم پمپ آئل۔

کچھ ایپلی کیشنز کے لیے ویکیوم پمپ آئل تھوڑے وقت میں خراب ہو جائے گا۔ ابتدائی تیل کی تبدیلی کی مدت 10 دن ہے۔ بعد میں ، تیل کی تبدیلی کی مدت تیل کی آلودگی کی ڈگری کے مطابق طے کی جاتی ہے۔

جب پانی کی مقدار بہت زیادہ ہو جائے تو تیل آسانی سے سفید اور سفید ہو جاتا ہے۔ براہ کرم پمپ آئل کو کثرت سے تبدیل کریں۔

آسان دیکھ بھال۔

ڈھانچہ آسان ہے ، حصوں کی تعداد چھوٹی ہے ، اور بحالی اچھی ہے ، جو دیکھ بھال اور بحالی کے لئے آسان ہے۔ اس کے علاوہ ، تیل کا بڑا حجم ویکیوم پمپ نیچے آئل ڈسچارج پورٹ اور ایک خصوصی آئل فلنگ پورٹ سے لیس ہے ، جو تیل کی باقاعدہ تبدیلی کے لیے آسان ہے۔

تیل کی بڑی مقدار۔

ایک بڑے آئل ٹینک کو اپنانے کے بعد ، یہ پمپ کی پیمائش کو کم کر سکتا ہے ، آکسیکرن اور تیل کی خرابی کو کم کر سکتا ہے اور تیل کی سروس لائف کو بڑھا سکتا ہے۔ اس کے علاوہ ، ایک عام ویکیوم ڈیوائس کے لیے ، سکشن پمپ میں بھاپ اور دھول کی وجہ سے تیل کی آلودگی کی ڈگری کو کم کیا جا سکتا ہے ، اس طرح تیل کی تبدیلی کی فریکوئنسی کو کم کیا جا سکتا ہے اور استعمال کی لاگت کو کم کیا جا سکتا ہے۔
